CARACTERISTICAS
El nivel de Ruido nunca excede los 75 db
Las balineras vienen preengrasadas,
así que no necesitan lubricación.
Las balineras son sobredimensionadas
para mejorar sorprendentemente
la vida útil del vibrador.
Puede ser usado a temperaturas por
encima de 230° F
Los modelos GT " S " utilizan pesas
excentricas de metal pesado (en lugar
de bronce estándar) que producen una
frequencia mas baja y una amplitud mucho mas alta


FICHA TECNICA
MODELO
FRECUENCIA
FUERZA CENTRIFUGA
CONSUMO de AIRE

30 PSI
60 PSI
90 PSI
30 PSI
60 PSI
90 PSI
30 PSI
60 PSI
90 PSI

vpm
vpm
vpm
lbs
lbs
lbs
cfm
cfm
cfm
GT 4
14000
15000
16000
25
35
45
1.7
3
4
GT 6
11000
12000
13000
32
50
60
1.8
3.1
4.4
GT 8
35000
41000
45000
220
450
640
2
3
4
GT 10
27000
34000
37000
190
290
520
2
3
4
GT 10 S
17000
23000
25000
140
300
440
2
3
4
GT 13
25000
29000
32000
310
530
830
4
7
10
GT 16
16500
21000
23000
290
450
700
4
7
10
GT 16 S
11000
15000
17000
250
420
600
4
7
10
GT 20
16000
20000
23000
470
870
1200
6
12
16
GT 25
11500
16000
18000
450
780
1100
6
12
16
GT 25 S
8000
11000
13000
500
800
1100
6
12
16
GT 30
12000
14000
16000
670
1100
1350
12
19
26
GT 36
7500
10000
13000
760
1150
1500
12
19
26
GT 36 S
6000
8500
8000
4000
1400
1650
12
18
26
GT 40
7500
7500
9500
4300
1650
2200
15
24
34
GT 48
5500
7000
8500
4900
1700
2350
15
24
34
GT 48 S
N.A.
4500
6000
N.A.
1650
2700
15
24
34

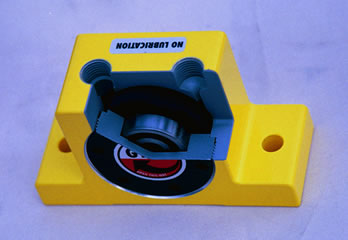

Diseño
La vibración es producida por la fuerza centrífuga
provocada por los momentos de desbalance positivos
y negativos en el rotor.
El rotor es apoyado en dos balineras de servicio
pesado, prelubricadas y selladas.
Una grasa especial de larga duración le asegura una
larga vida útil.
Las pistas internas y externas de los rodamientos son
diseñadas para reemplazar fácilmente las balineras
usando sólamente un alicate para pines.
Las tapas externas son fabricadas con rosca izquierda
y derecha, resultando que se auto ajusten al girar.





DIMENSIONES
MODELO
A
B
C
D
E
F
H
WEIGHT

pulgadas
pulgadas
pulgadas
pulgadas
pulgadas
pulgadas
pulgadas
lbs
GT 4
1.77
1.17
2.78
2.27
0.37
0.28
1/8
0.39
GT 6
1.77
1.17
2.78
2.27
0.37
0.28
1/8
0.38
GT 8
1.97
1.30
3.39
2.68
0.47
0.28
1/8
0.55
GT 10
1.97
1.30
3.39
2.68
0.47
0.28
1/8
0.56
GT 10 S
1.97
1.30
3.39
2.68
0.47
0.28
1/8
0.58
GT 13
2.56
1.69
4.45
3.54
0.63
0.35
1/4
1.24
GT 16
2.56
1.69
4.45
3.54
0.63
0.35
1/4
1.28
GT 16 S
2.56
1.69
4.45
3.54
0.63
0.35
1/4
1.35
GT 20
3.15
2.17
5.04
4.09
0.63
0.35
1/4
2.4
GT 25
3.15
2.17
5.04
4.09
0.63
0.35
1/4
2.46
GT 25 S
3.15
2.17
5.04
4.09
0.63
0.35
1/4
2.64
GT 30
3.94
2.95
6.30
5.12
0.79
0.43
3/8
4.85
GT 36
3.94
2.95
6.30
5.12
0.79
0.43
3/8
5.1
GT 36 S
3.94
2.95
6.30
5.12
0.79
0.43
3/8
5.57
GT 40
4.72
3.26
7.64
5.99
0.94
0.67
3/8
8.13
GT 48
4.72
3.26
7.64
5.99
0.94
0.67
3/8
8.57
GT 48 S
4.72
3.26
7.64
5.99
0.94
0.67
3/8
9.45



DETALLES CONSTRUCTIVOS
Tipo de desbalance:

Rotor de aluminio con desbalance positivo y negativo
(Aleación de bronce o metal duro)
Lubricación: No es necesaria
Suministro de Aire Comprimido: 30 to 90 PS (2 to 6 bar )
Tipo de Aire:

Limpio, se debe usar un filtro de aire de 40 micrones en la línea.
Cuerpo: Aluminio con pintura amarilla al horno.
Tapas: Aluminio, negro anodizado, roscado.
Temperatura ambiente: 250°F=120°C
Rango de nivel de ruido: Entre 60 y 75 dBA with silenciador



INFORMACION TECNICA ADICIONAL

El cuerpo del vibrador está hecho de un perfil de aleación de aluminio inyectado y las tapas roscadas tienen un recubrimiento duro; así el vibrador puede ser usado en la industria alimenticia y farmacéutica.
La entrada y desfogue de aire llevan Rosca para tubería tipo Estándar  Británica (BSP) pero aceptan rosca para tubería Americana (US NPT).

.

Debido a su bajo nivel de ruido, éste puede ser usado en lugar de otros tipos de vibradores donde se requiere que haya bajo nivel de ruido. También puede ser usado donde haya restricción para tener una línea de aire comprimido lubricada.
El Vibrador de Turbina Golden puede ser instalado en cualquier posición, pero con la intención de incrementar su vida útil, es preferible que sea operado en lo posible con el eje del rotor en sentido horizontal para que así los rodamientos de bolas no sufran por carga lateral.
La operación intermitente no se recomienda ya que cuando se corta el suministro de aire, el rotor continúa girando alrededor de 10 segundos. Así, solo se puede operar de manera intermitente si el tiempo de receso está entre 10 y 20 segundos.
No requiere lubricación, pero se debe usar un filtro en la línea de aire para prevenir que se tapone el silenciador con suciedad.



Selección de GT en aplicaciones de asistencia para flujo

Muy a menudo es mejor instalar dos vibradores pequeños en lugar de usar uno solo grande.
Las unidades deben ser ubicadas en forma opuesta una de la otra en cada lado del silo o la tolva y así la estructura no sufrirá mayores esfuerzos en un solo punto.



  Materiales

Peso del producto(Sección cónica únicamente)
en lbs
Seco/suelto
grano, maíz, café polvo seco, harinas
Húmedo/espeso
cemento, concreto, azúcar, sal, químicos
100
GT-6
GT-8
200
GT-8
GT-8
400
GT-8
GT-10
600
GT-10
GT-10
1000
GT-13
GT-13
1600
GT-13
GT-16
2,000
GT-16
GT-16
3,000
GT-16
GT-20
4,000
GT-20
GT-25
6,000
GT-25
GT-36
10,000
GT-30
GT-40
15,000
GT-40
GT-48
20,000
GT-48
GT-48-S
