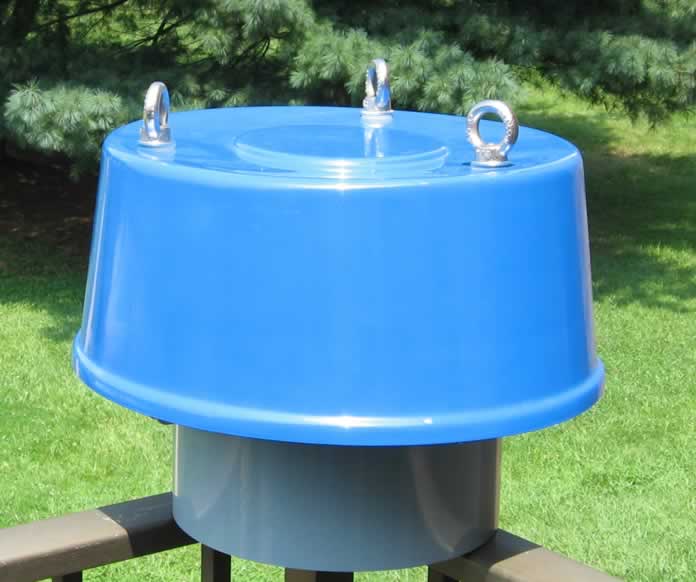

MAIN PICTURE

La válvula de seguridad es instalada
en la tapa del tanque para prevenir daños
causados por un exceso de la presión límite.


El Cuerpo principal en acero al carbono.
La tapa en fibra de vidrio.
El sello es en neopreno negro

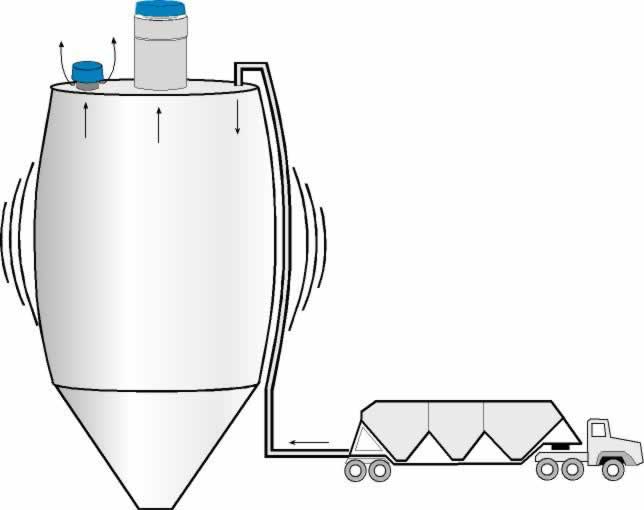

OVERPRESSURE

SOBREPRESION
La marcha del camión puede potenciar el flujo
de aire y presurizar el tanque. La válvula es
ajustada para dispararse tan pronto la presión
interna alcance un determinado nivel,
como por ejemplo 1 PSI
La sobrepresión puede ser causada también por
un malfuncionamiento de un colector de polvo

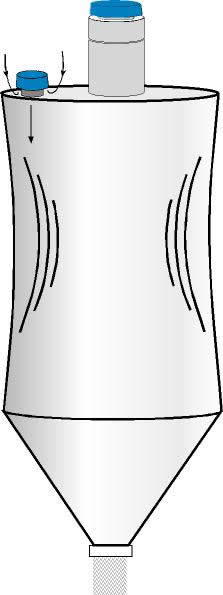

VACIO
Debido a un inconstante flujo de aire en
el interior del tanque, es posible que la
parte superior se deforme.
Con el tiempo, la gravedad forzará el colapso y esta falla
muchas veces puede ser repentina y violenta.
Esto es generado por un enorme vacío en la
parte superior y si no es aliviado puede doblar
las paredes o partir completamente el tanque.
La válvula de seguridad previene fácilmente
que esto pase.


VACUUM

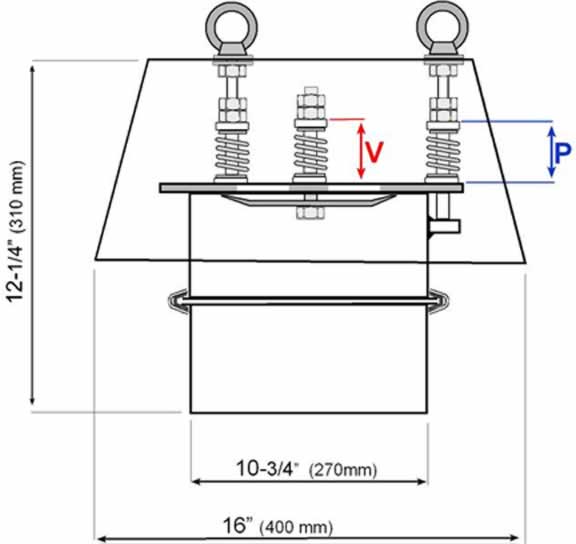

DIMENSIONS
AJUSTE DE SOBREPESION
P (pulgadas)
P(mm)
PSI
1.5"
40
1.4
2.0"
50
1.1
2.5"
65
0.7
2.8"
75
1.0
AJUSTE DE VACIO
V (pulgadas)
V (mm)
Pulgadas H2O
1.4"
40
10
1.8"
50
7.0
2.2"
65
4.0
2.6"
75
1.0



COMO INSTALARLA

1. Perfore un orificio en la tapa del tanque usando el
empaque de la base de la válvula como plantilla.
2. Suelde el empaque de la base en el tanque.
3. Ajuste el cuerpo de la válvula con las grapas..
4. La válvula viene ajustada de fábrica a 0.7 P.S.I.
para sobrepresión y de 4” de agua para vacío.
5. La presión puede ser ajustada apretando o
aflojando los tornillos de los resoprtes.
6. Los valores máximos son para presión de 1.5 P.S.I.
y de 15” de agua para vacío .
7. Es recomendable y proactivo darle mantenimiento
para limpiar las partes internas cada 6 meses

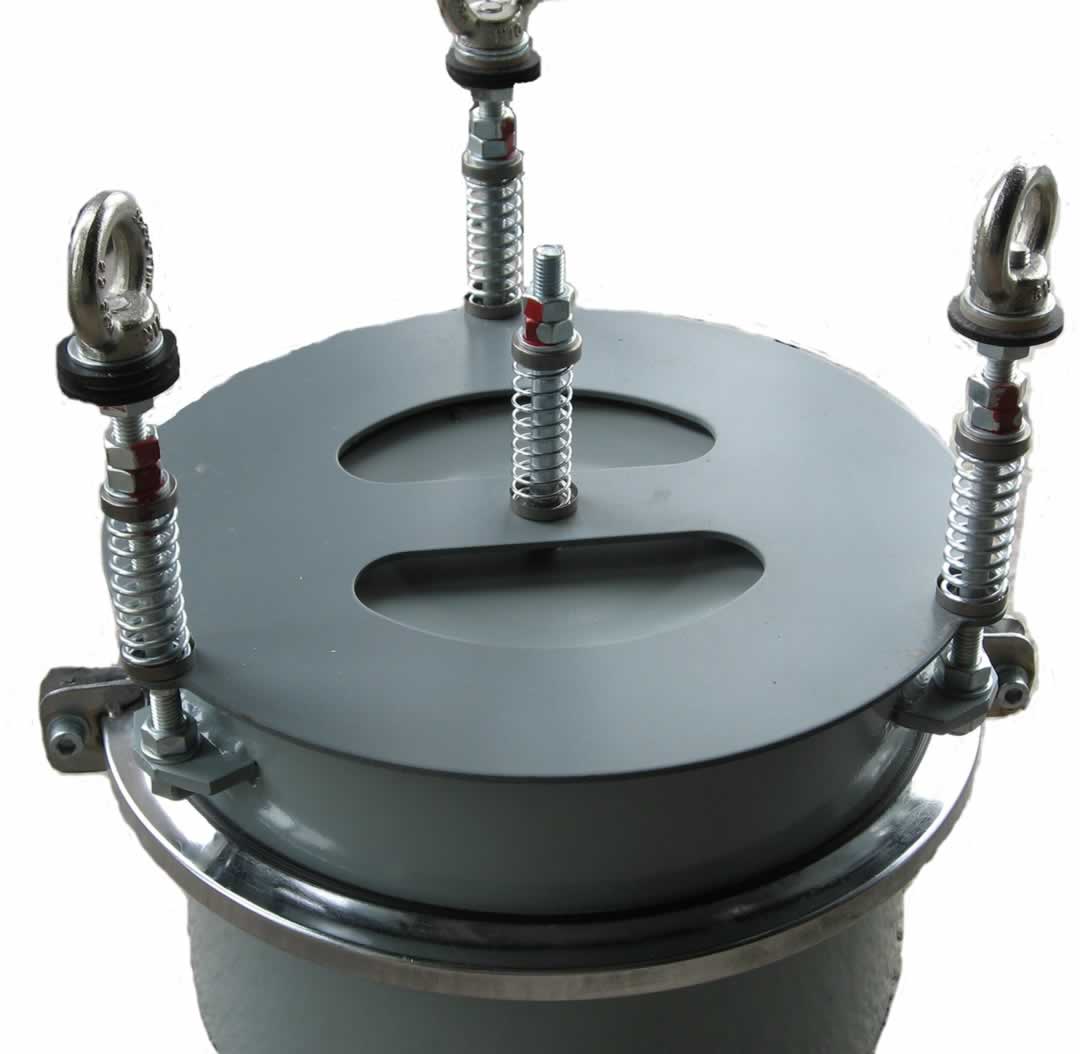

OPENVALVE



ALIVIO DE PRESION DE AIRE

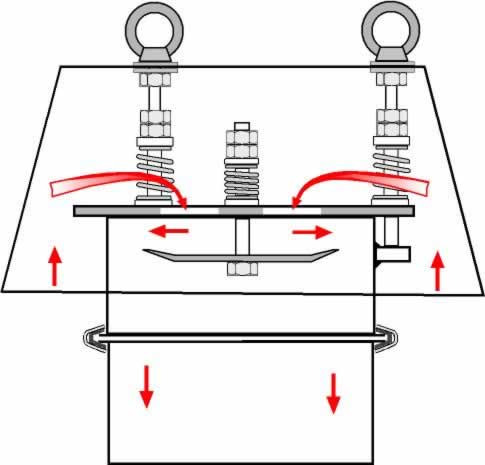

ALIVIO DE VACIO DE AIRE
EXITING AIR FLOW
ENTERING AIR FLOW
