LOS VIBRADORES DE RODILLOS DOBLES
SON IDEALES PARA APLICACIONES QUE
REQUIEREN ALTA FRECUENCIA Y ALTA
FUERZA

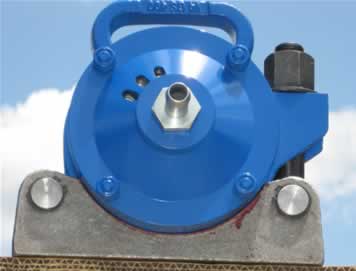

LOS MODELOS CR VIENEN PARA SER
MONTADOS EN UNA CUNA SOPORTE
CON PERNO.
LOS MODELOS DR VIENEN CON BASE
PARA FIJAR CON TORNILLOS.

En las aplicaciones con prefabricados de concreto, los vibradores de rodillo doble dejan los agregados grandes relativamente quietos, minimizando cualquier oportunidad de segregación. Al mover solamente los finos de la mezcla y liberar el aire atrapado, ayudan a producir un concreto de más alta densidad



FICHA TECNICA
MODELO DESBALANCE FRECUENCIA FUERZA CENTRIFUGA CONSUMO
DE AIRE
 PESO
    30 PSI 60 PSI 90 PSI 30 PSI 60 PSI 90 PSI 30 PSI 60 PSI 90 PSI
  inch-lbs vpm vpm vpm lbs lbs lbs cfm cfm cfm lbs
CR 700
0.16
8550
14250
19000
372
780
1200
34
56
64
15
CR 1600
0.4
8100
13500
18000
620
1300
2000
37
58
66
16
CR 4400
0.6
7200
12000
16000
1000
2100
3200
39
60
68
17
DR 700
0.16
8550
14250
19000
372
780
1200
34
56
64
18
DR 1600
0.4
8100
13500
18000
620
1300
2000
37
58
66
19
DR 4400
0.6
7200
12000
16000
1000
2100
3200
39
60
68
22
CR 5500
1.6
4000
7000
9000
1200
2500
5500
35
52
59
33
CR 6500
3.3
3000
5000
7500
1500
3500
6500
32
49
57
38
CR 7800
5.2
2000
3000
5000
1000
3500
7500
31
46
51
40
DR 5500
1.6
4000
7000
9000
1200
2500
5500
35
54
59
37
DR 6500
3.3
3000
5000
7500
1500
3500
6500
32
49
57
40
DR 7800
5.2
2000
3000
5000
1000
3500
7500
31
46
51
45



DETALLES CONSTRUCTIVOS
Tipos de desbalance: 2 Rodillos de acero esmerilado (5500-6500)
Lubricación: Recomendada (si el ambiente es limpio)
Suministro de Aire Comprimido: 30 to 90 PSI (2 to 6 bar)
Tipo de Aire:

Limpio; Uso de filtro (40 micrones) alargará la vida útil
Cuerpo: Hierro Fundido
Tapas: Tapas de acero esmerilado
Temperatura ambiente: 400°F (200°C)
Rango de nivel de ruido: 100 dBA
Tamaño del orificio del acople para aire: 5/8"
Tamaño de la rosca del acople para aire: M-30

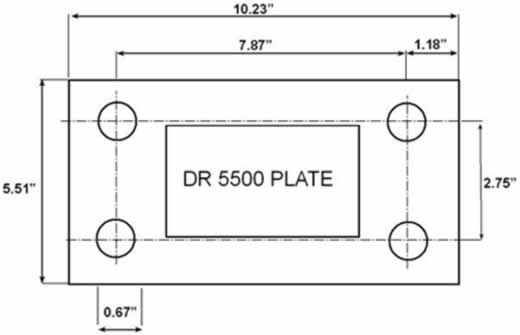

DIMENSIONES






Ventajas del Vibrador de Rodillos

Larga vida útil, y se puede decir que
no necesita mantenimiento.
No tiene componentes eléctricos
que se puedan quemar.
Fácil de instalar, guardar y llevar al sitio de trabajo.
Su cuerpo de peso liviano le permite usarlo con facilidad y llevarlo de manera portátil.

.





APLICACIONES

Prefabricados de concreto
Perfiles de concreto
Cargue de vagones
Refractarios
Cámaras de servicios
Vigas en I
Lotes de carbón
Túneles
Tuberia de concreto
Bloques en T
Nivelación de concreto
T invertida
